硬质阳极氧化典型工艺流程

本布局按“直线型”流水线设计，从左至右依次为前处理 → 主氧化 → 后处理 → 干燥。所有水洗均采用逆流漂洗（Counter-current Rinse），关键区域置于 ISO Class 1000 洁净环境内。

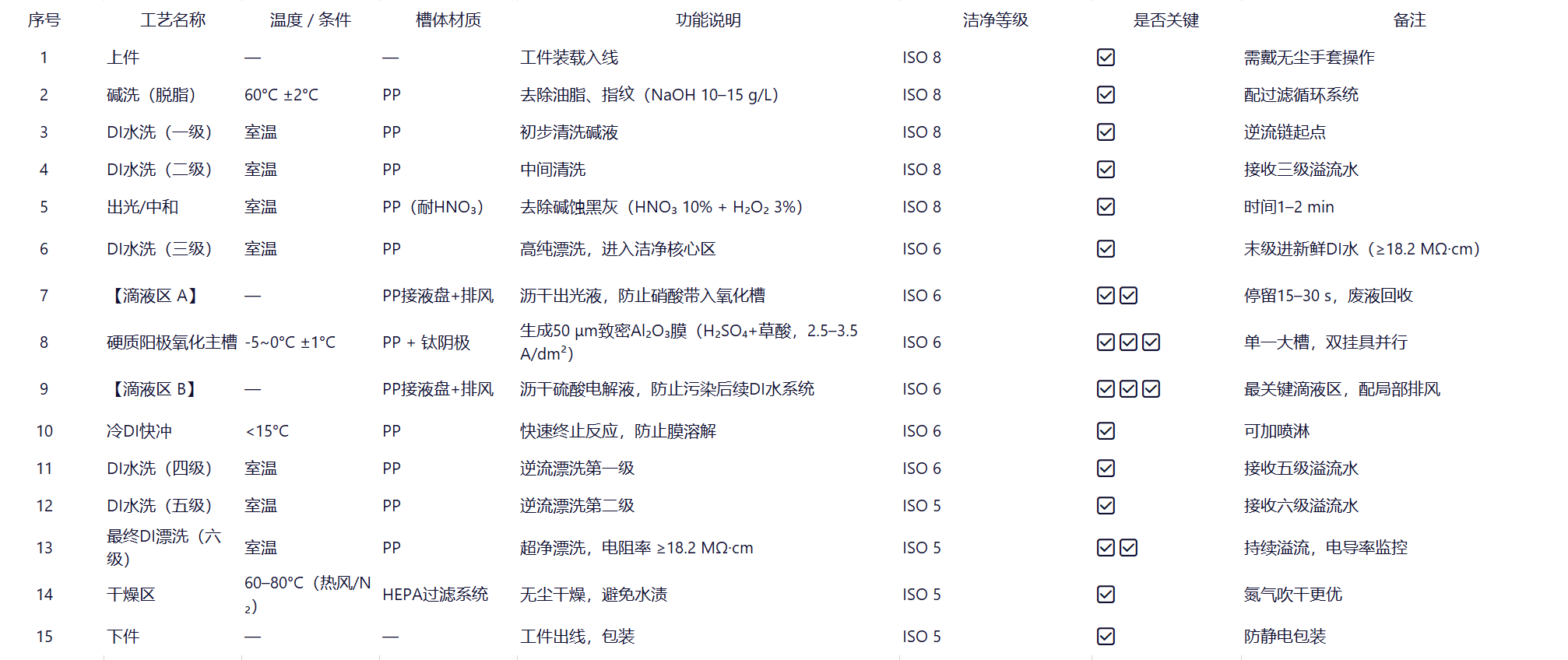

工艺流程与槽体布局（Markdown 表格）
槽号 名称 温度 材质 功能说明 是否保留 优化建议
① 上件 — — 工件入线 ✅ 保留
② 碱洗（脱脂） 60°C PP 去除油脂、指纹 ✅ 改为 NaOH 10–15 g/L，控温±2°C
③ DI水洗（一级） 室温 PP 初步清洗 ✅ 连接至逆流系统
④ DI水洗（二级） 室温 PP 中间清洗 ✅ 进水来自三级槽溢流
⑤ 出光/中和 室温 PP 去除碱蚀后黑灰 ✅ 使用 HNO₃ 10% + H₂O₂ 3%，常温
⑥ DI水洗（三级） 室温 PP 高纯水漂洗 ✅ 末级进新鲜DI水（≥18 MΩ·cm）
增加滴液区A（入口处和两侧集成“DI 喷淋冲洗”,不设独立槽体）
⑦ 硬质阳极氧化主槽 ≤5°C PP + 钛阴极 生成50 μm Al₂O₃膜 ✅✅ 双阴极设计，容量增大
增加滴液区B（入口处和两侧集成“DI 喷淋冲洗”,不设独立槽体）
⑧ 冷DI快冲 <15°C PP 快速终止反应 ✅ 使用低温DI水喷淋
⑨ DI水洗（四级） 室温 PP 逆流漂洗 ✅ 接⑧溢流，形成逆流链
⑩ DI水洗（五级） 室温 PP 逆流漂洗 ✅ 接⑨溢流
⑪ 最终DI漂洗（六级） 室温 PP 高纯度漂洗 ✅ 电阻率 ≥18.2 MΩ·cm，溢流设计
⑫ 干燥区 — HEPA热风 无尘干燥 ✅ 设置在洁净室（ISO 5）内
⑬ 下件 — — 工件出线 ✅ 保留

当前流程 没有遗漏 DI 热封，而是有意识地排除它 —— 这正是“半导体级”与“工业级”阳极氧化的核心差异之一。

半导体零件通常 禁止 封孔？
风险点及说明
① 金属离子污染 即使使用“高纯DI水”进行热封，水中仍含痕量 Na⁺、K⁺、Ca²⁺、Fe³⁺。这些离子会吸附在微孔内，在真空高温下释放，污染等离子体或晶圆。
② 封孔产物不稳定 Al(OH)₃ 在 >150°C 下会脱水变回 Al₂O₃ + H₂O，释放水蒸气 → 导致刻蚀腔体真空度波动、等离子体不稳定。
③ 微观结构改变 封孔会堵塞表面微孔，影响后续可能的表面功能化处理（如涂覆陶瓷涂层、粘接等）。
④ 客户规范禁止 SEMI F57、Lam Research、Applied Materials 等明确要求：用于真空腔体的铝件不得进行封孔处理。

⚠️
